ЕС1842 НМД ФАПЧ

ЕС1842 НМД ФАПЧ

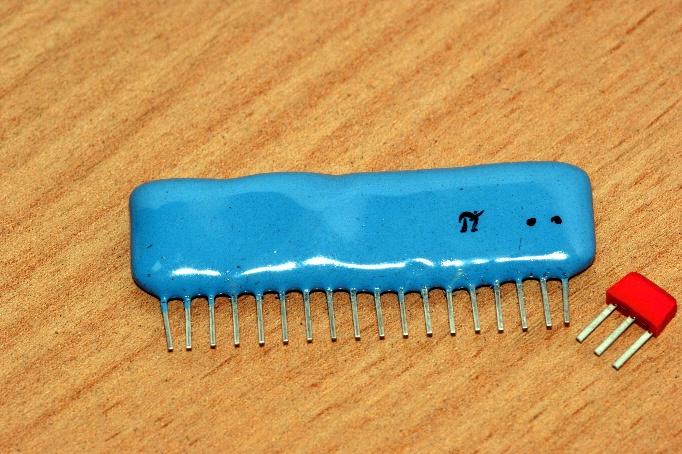

   Нашим маленьким международным коллективом, в составе: Сергей Мысливский, Глеб Панфилов, Андрей Алексеев, разработана принципиальная схема и печатная плата ФАПЧ НМД от ЕС 1842 - аналог ГИС АП997. Это Голубая микросборка с двумя точками. Бывают и белого цвета. Используется во многих моделях ПК серии ЕС и не только.

   Так как информация о ПК ЕС1842 практически отсутствует, публикую принципиальную схему нашей разработки.


Макет платы был изготовлен на отечественных компонентах, смонтированных на маленькой платке, проверен, настроен и перенесён на импортные SMD компоненты.

Печатные платы были изготовлены в РФ.

Скачать принципиальную схему в формате PDF.
Скачать монтажную схему в формате DOXC.

По вопросам приобетения печатных плат и готовых (проверенных) устройств обращаться через "Обратная связь" меню сайта или e-mail:
